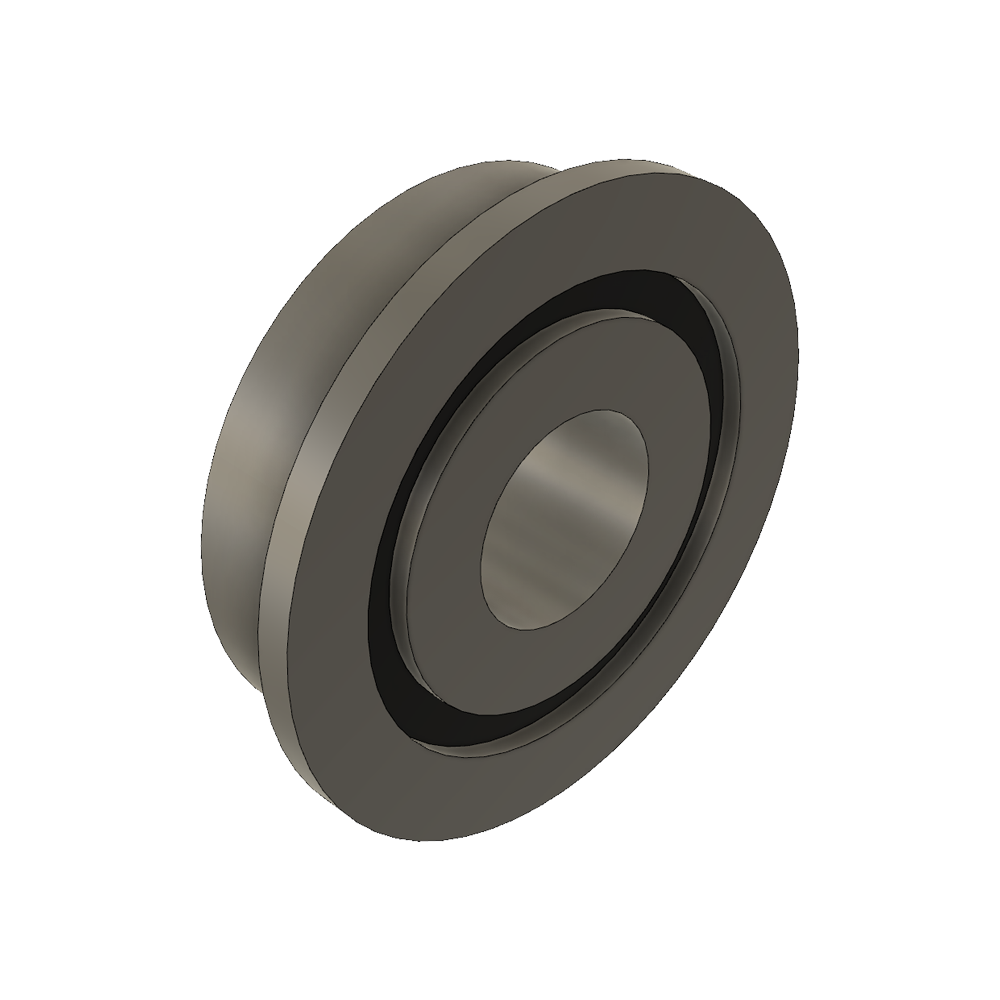

CNC-Germany NX Kugellager für Laufrollen und Spindeln
Das ist das Kugellager welches für die Laufrollen und für die Spindeln benötigt wird. Original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
4 x 15 mm
Teilenummer von GoCNC in der Anleitung: 25
Download der Teileliste (PDF): Teileliste-Next

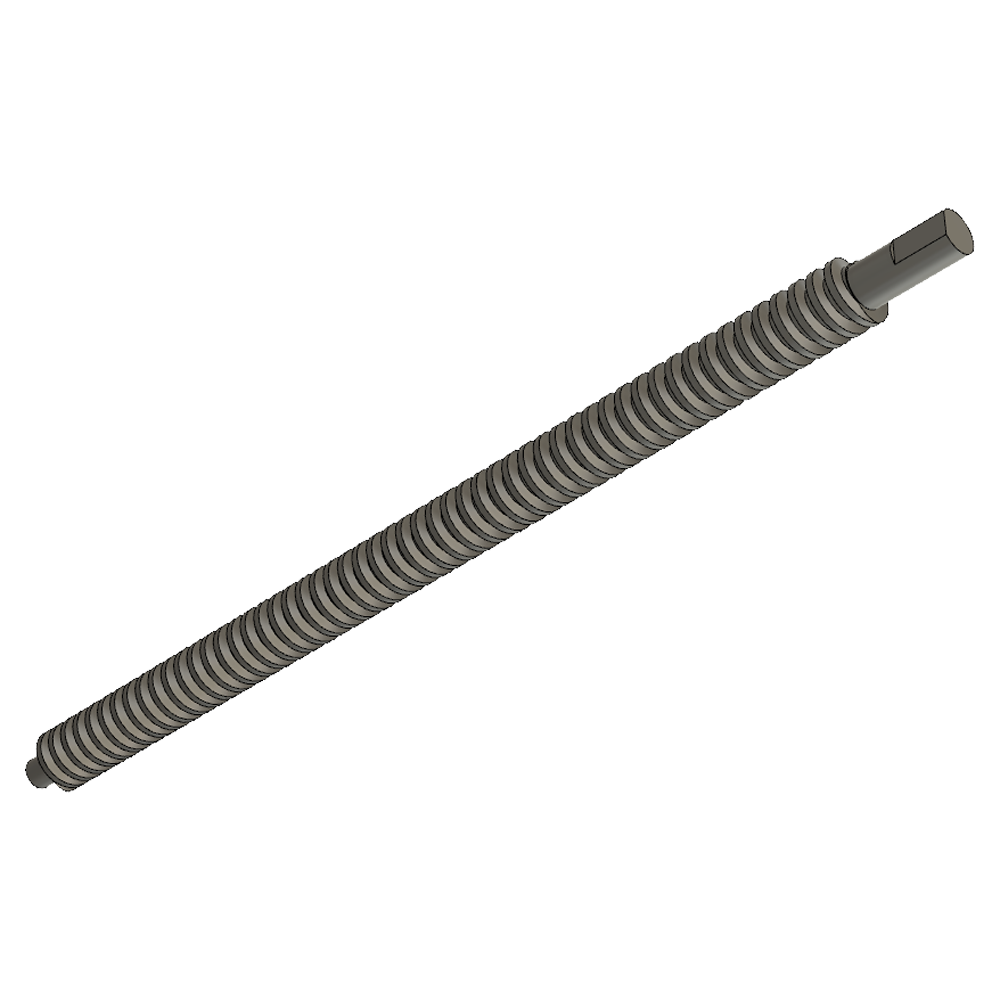

CNC-Germany NX Z-Trapezspindel
Das ist die Trapezspindel für die Z-Achse deiner CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Länge x Kerndurchmesser x Durchmesser)
182 x 6,35 x 10 mm
Teilenummer von GoCNC in der Anleitung: 27
Download der Teileliste (PDF): Teileliste-Next
Die CNC-Germany DVD
Bauanleitung, Flyer und Software für die NX-Reihe auf DVD.
(Die Handbücher & Montageanleitungen werden nach und nach an CNC-Germany angepasst.)
CNC-Germany NX Distanzscheibe
Das ist die Distanzscheibe original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC), sie dient dazu, dass die Motorkupplung in Verbindung mit dem Kugellager verbaut werden kann.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
4 x 39 mm
Teilenummer von GoCNC in der Anleitung: 21
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Distanzscheibe mit D-Cut
Das ist die Distanzscheibe mit D-Cut original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC), sie dient dazu, dass die Motorkupplung in Verbindung mit dem Kugellager in das Hinterteil verbaut werden kann. Der D-Cut ist dafür da, dass der Referenzschalter der Y-Achse Platz hat.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
4 x 39 mm
Teilenummer von GoCNC in der Anleitung: 22
Download der Teileliste (PDF): Teileliste-Next

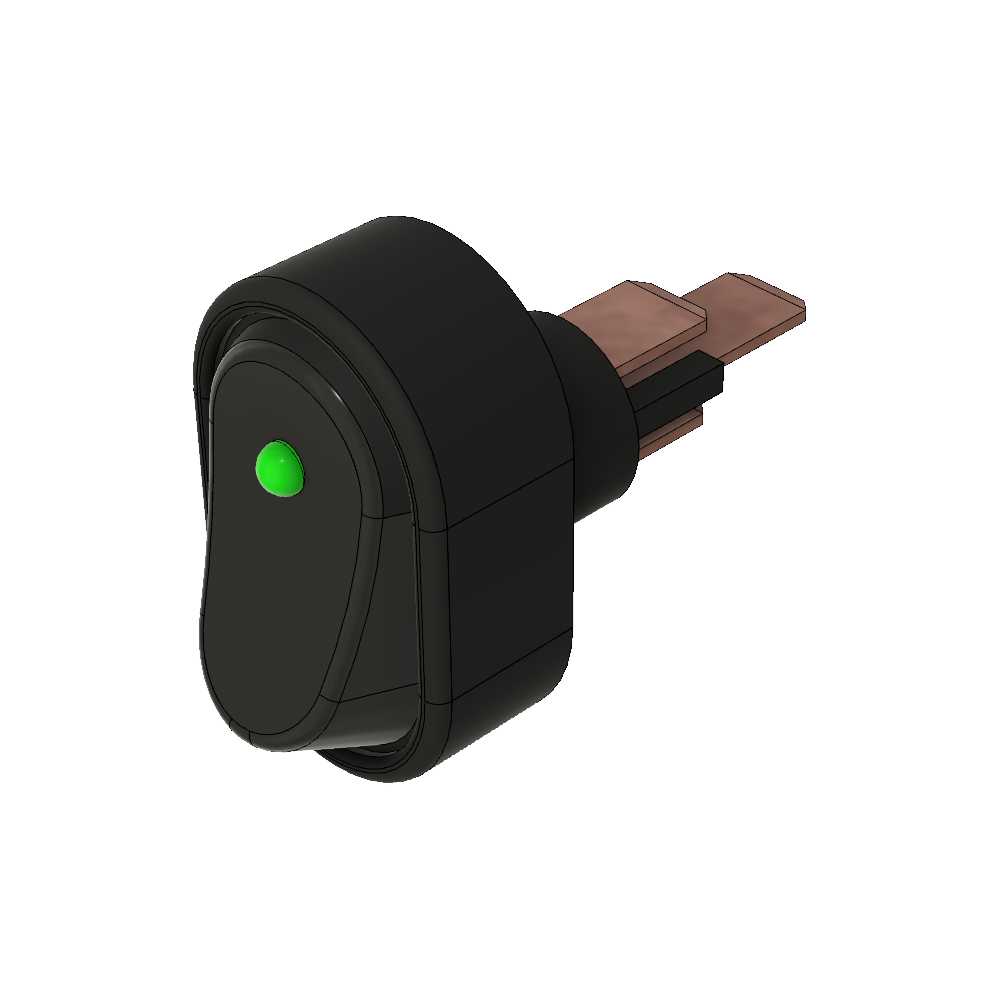

CNC-Germany NX Ein-/Aus-Schalter mit Beleuchtung
Das ist der originale Ein-/Aus-Schalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Dieser Schalter dient dazu deine Maschine ein- und auszuschalten. Eine LED sorgt mit grünem Licht dafür, dass du siehst ob die Maschine eingeschaltet ist.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Tiefe x Höhe x Einbaudurchmesser)
20 x 44 x 31 x 12 mm
Teilenummer von GoCNC in der Anleitung: 37
Download der Teileliste (PDF): Teileliste-Next
Gummilippe
Die Gummilippe dient dazu, dass die Y-Spindeln vor Späne und Staub geschützt werden. Wir empfehlen aber regelmäßig, je nach Gebrauch der Maschine, die Spindeln zu säubern und zu fetten. So werden die Trapezmuttern und auch die Spindeln geschont und die Maschine läuft leichter. Das gilt natürlich auch für die X- und Z-Achse.
Der Preis gilt pro Meter (z.B. Menge 2 = 2 Meter)
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Höhe)
1,8 x 11 mm
Teilenummer von GoCNC in der Anleitung: 39
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Halter für Referenzschalter
Das ist der originale Halter für die Referenzschalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Halter wird für den Referenzschalter an der Y-Achse benötigt.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
73 x 12,5 x 9 mm
Teilenummer von GoCNC in der Anleitung: 12
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Lagerabdeckung / Lochblende
Das ist die originale Lagerabdeckung für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Diese verdeckt an der Y-Achse (Hinterteil) und an der X-Achse (Brückenpfeiler rechts) die jeweiligen Kugellager bzw. die Löcher.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
35,2 x 77,3 x 0,8 mm
Teilenummer von GoCNC in der Anleitung: 73
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Laufrolle
Das ist die Laufrolle für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
8 x 17 mm
Teilenummer von GoCNC in der Anleitung: 26
Download der Teileliste (PDF): Teileliste-Next
Lüfter DC 5V 0,20A
Dient zur Belüftung und Kühlung deiner Steuerkarte.
Details:
Spannung (V): DC 5
Strom (A): 0,2Drehzahl (Umdr./Min): 3600
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Höhe x Tiefe)
60 x 60 x 10 mm
Teilenummer von GoCNC in der Anleitung: 32
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX MotorkupplungDas ist die Motorkupplung original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC), sie dient dazu den Motor mit der Spindel zu verbinden.Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)27 x 11,5 mmTeilenummer von GoCNC in der Anleitung: 18Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Not-Halt / Not-Aus Taster
Das ist der originale Not-Halt Schalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Schalter kann als Schließer aber auch als Öffner verwendet werden.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Einbaudurchmesser)
23,5 x 43,5 x 16 mm
Teilenummer von GoCNC in der Anleitung: 34
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Referenzschalter
Das ist der originale Referenzschalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Referenzschalter ist, wie der Name schon sagt, zum Referenzieren der Maschine gedacht. Das bedeutet, dass die einzelnen Achsen nacheinander zu den Referenzschaltern gefahren werden bis diese auslösen, so kann die Software errechnen, wo das Portal genau steht. Dieses Verfahren ist auch als "Homing" bekannt. Für eine 3-Achs-Maschine werden 3 Referenzschalter benötigt. Bitte die Referenzschalter nicht mit Endschaltern verwechseln! Endschalter sind in der Regel an beiden Enden je Achse verbaut. Jedoch können die Referenzschalter auch als Endschalter verwendet werden, aber nicht vergessen, die Referenzschalter sind bei der NX-Reihe nur an einem Ende je Achse!
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Tiefe x Höhe x Kabellänge)
20 x 6,5 x 12,3 x 200 mm
Teilenummer von GoCNC in der Anleitung: 35
Download der Teileliste (PDF): Teileliste-Next
Schnellverschluss für Spannhals / Verstellbarer Klemmhebel
Dieser Klemmhebel dient dazu, den Fräsmotor ohne Werkzeug im Spannhals zu fixieren.
Wenn der Fräsmotor fest fixiert ist, kann der Hebel durch Ziehen verstellt werden so das Dieser nicht im Weg ist, der Fräsmotor wird dabei nicht gelöst.
Der Klemmhebel hat eine M8 Schraube und passt somit in jedes NX-Modell (ehemals Next 3D).
Materialien
Griff: Zink-Druckguss
Schraube: Stahl brüniert
Verfügbare Farben
Silber
Schwarz
Rot
Schrittmotor Nema17
Dieser Motor ist ein kugelgelagerter 2 Phasen Hybrid Schrittmotor, er verfügt über vier Anschlusskabel und ein 1,8° Schrittwinkel.
Details:
Schrittwinkel: 1,8°
Ausführung: Bipolar
Strangspannung: 2,4 V
Strangstrom : 3,0 A / Phase
Strangwiderstand: 0,8 Ω / Phase
Induktivität: 2,4 mH / Phase
Haltemoment: 1,1 Nm
Rastmoment: 0,035 Nm
Isolationsklasse: B
Anschlußleitung: AWG26 UL1007, 0,3 m
Welle (ØxL): 6,35x21 mm
Rotorträgheit: 280 g-cm²
Gewicht: 680 g
Motormaße ohne Welle (B x H x T)
42,3 x 42,3 x 40 mm
Download: Datenblatt (PDF)

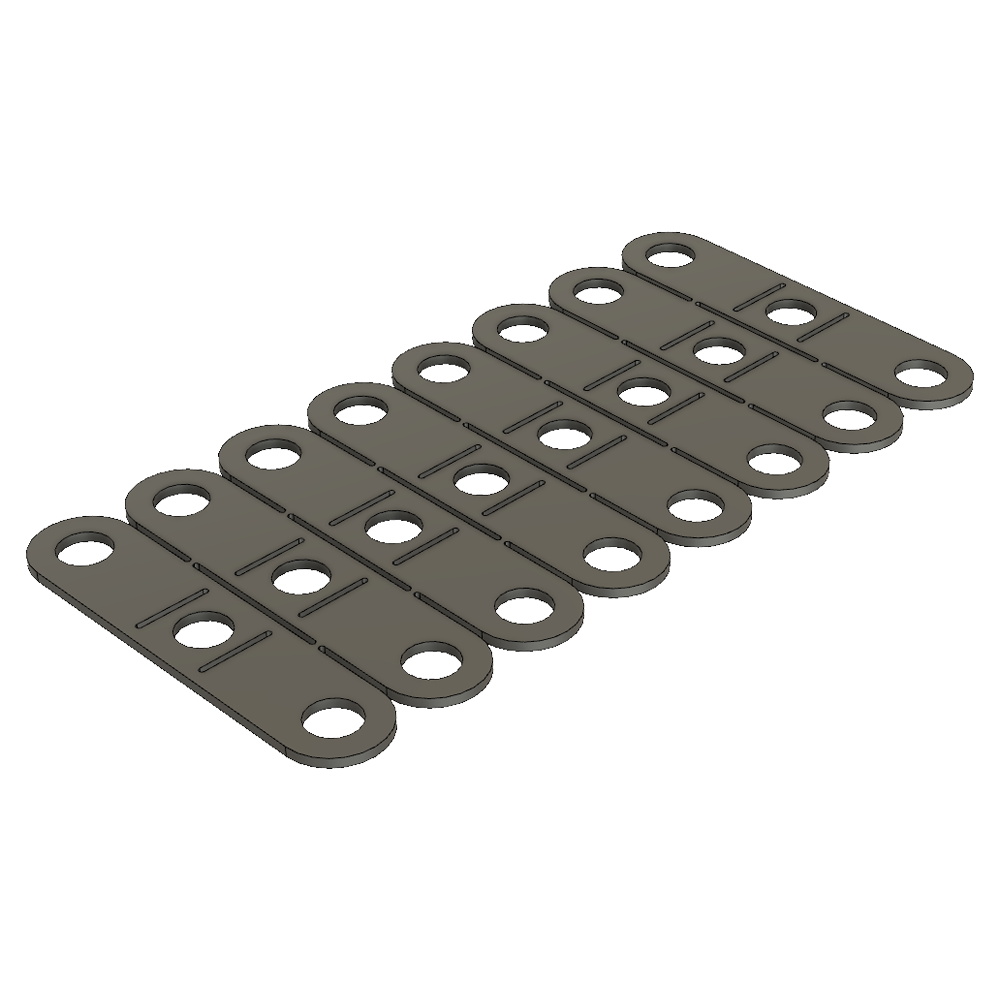

CNC-Germany NX Spanner
Das sind die originalen Spanner für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Die Spanner dienen dazu, dass die Brückenpfeiler und das XZ-Verbindungskreuz in den passenden Profilen gespannt werden können. Auf diese Weise entsteht so gut wie kein Spiel mehr zwischen Brückenpfeiler und Y-Profil und auch zwischen den X-, Z-Profilen und dem XZ-Verbindungskreuz.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
84,2 x 45 x 0,8 mm
Teilenummer von GoCNC in der Anleitung: 13
Download der Teileliste (PDF): Teileliste-Next
Stepp2600 - Schrittmotorsteuerung für 3 Achsen
Die Schrittmotorsteuerung Stepp2600 bringt die Schrittmotoren ans laufen. Mit den Signalen Takt und Richtung wird die Richtung und die Geschwindigkeit bestimmt.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
54 x 130 x 15 mm
Teilenummer von GoCNC in der Anleitung: 40
Download der Teileliste (PDF): Teileliste-Next
T-Nuten Aluminium- Tisch für die NX-Reihe
Alle Teile die Sie benötigen um eine CNC Maschine der NX-Reihe mit einem T-Nuten Aluminiumtisch aufzurüsten.
Extra für die NX Baureihe entwickelte, gepresste T-Nut Profile aus Aluminium, eloxiert und auf Maß zugeschnitten
Neue Frontblende mit Aussparungen - damit Sie von vorne die Spannschrauben einschieben können
Stahl Unterlagen um die Profile zu verbinden. (Ein Aluminiumtisch besteht aus 2 Platten)
Schrauben für die Montage
Die T-Nutenplatten sind für das Spannen mit Standard M5 Schrauben mit Sechskant- Kopf ausgelegt.
Passend für folgende Maschinen
NX-490 (damalige Next-3D Größe M)
NX-690 (damalige Next-3D Größe L)
Maße je Platte (Breite x Länge x Höhe)
NX-490: 608 x 169 x 10 mm
NX-690: 808 x 169 x 10 mm
CNC-Germany NX X-Führungsprofil
Das ist das X-Führungsprofil für die CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (BxLxH)
80x412x36,1 mm
Teilenummer von GoCNC in der Anleitung: 15
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX X-TrapezmutterDas ist die Trapezmutter für die X-Achse deiner CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)36 x 19,8 mmTeilenummer von GoCNC in der Anleitung: 20
Download der Teileliste (PDF): Teileliste-Next

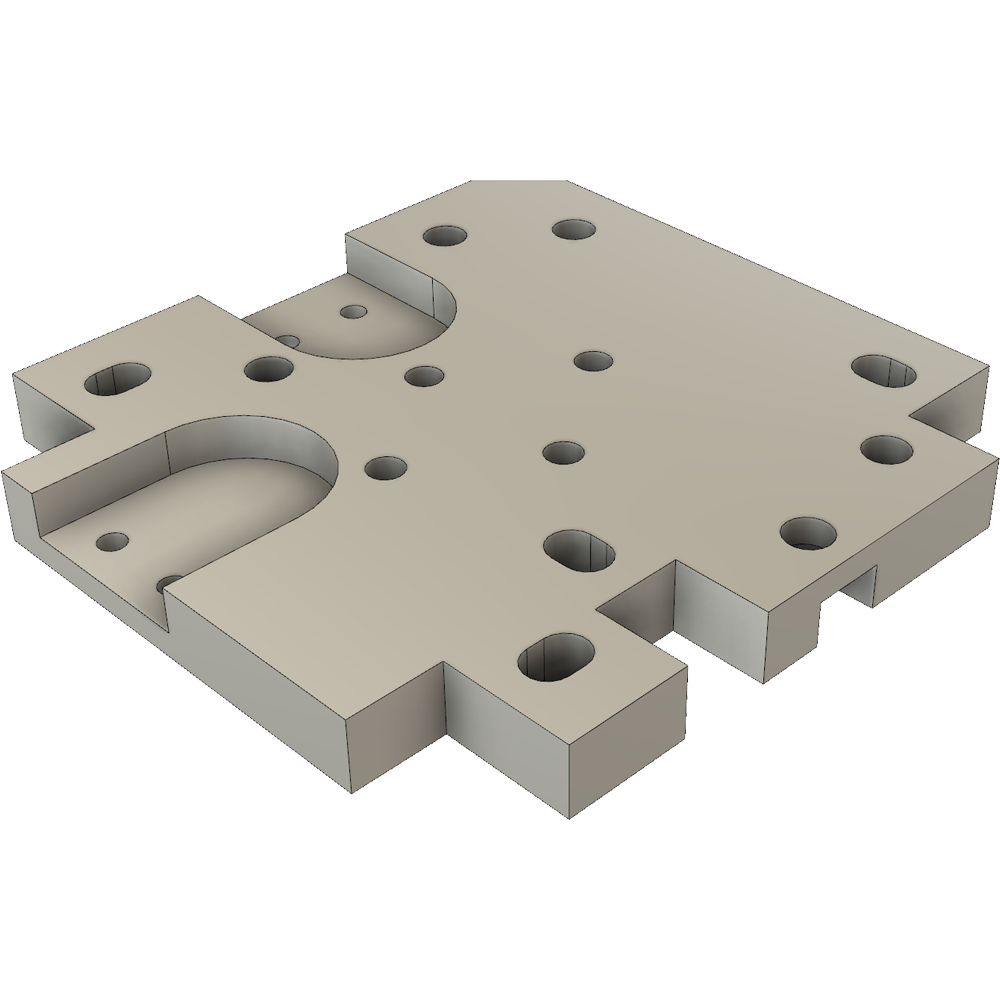

CNC-Germany NX XZ-Kreuzverbindung
Das ist die originale XZ-Kreuzverbindung für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Die XZ-Kreuzverbindung, wie es der Name schon sagt, verbindet die X- und die Z-Achse. An diesem Kreuz werden auch die Referenzschalter für diese beiden Achsen angebracht.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
80 x 82 x 8 mm
Teilenummer von GoCNC in der Anleitung: 30
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Y-Führungsprofil
Das ist das Y-Führungsprofil für die CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße für NX-690 (BxLxH)
80x800x36,1
Maße für NX-490 (BxLxH)
80x600x36,1
Teilenummer von GoCNC in der Anleitung: 17
Download der Teileliste (PDF): Teileliste-Next
Preis für 2 Stück
CNC-Germany NX YZ-TrapezmutterDas ist die Trapezmutter für die Y- und Z-Achse deiner CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)28 x 19,8 mmTeilenummer von GoCNC in der Anleitung: 19
Download der Teileliste (PDF): Teileliste-Next
